可能很多小伙伴都會好奇，最近火了的共享充電器究竟是如何實行共享充電的呢？今天共享充電器生產廠家飛天鷹就來為大家進行下大揭密。

共享充電器的電路板上設置有電源電路、主控電路、第一開關電路、電流檢測電路和GSM電路。

電源電路的輸入端與電源輸入接口的輸出端連接，電源電路輸出端與主控電路的輸入端連接；主控電路與GSM電路連接；主控電路的輸出端與第一開關電路的輸入端連接；第一開關電路的輸出端通過電流檢測電路與充電接口的輸入端連接；電流檢測電路的輸出端與主控電路的輸入端連接。通過設置電流檢測電路實時檢測設備的充電電流，并通過主控電路控制第一開關電路的通斷，設置GSM電路實現掃碼充電設備與云服務器的通信連接。外殼的二維碼內設有云服務器的地址，用于給其他移動設備進行掃描與連接，進行數據通信。

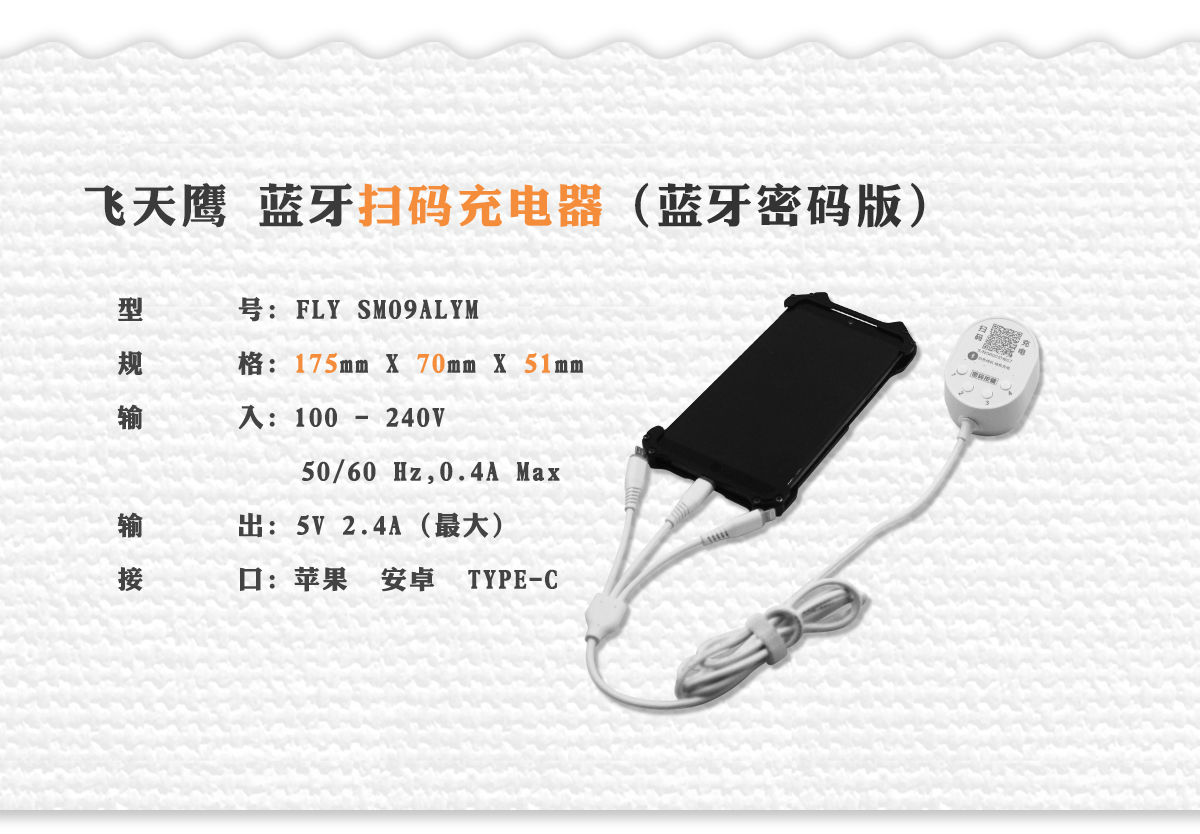

共享充電器和普通充電器的區別關鍵就是這個密碼版了，設備上面的SN號就是設備的編號，每一個設備都有編號，并且帶有一個二維碼，存在云服務器系統的數據庫內，并且對應了幾十組的密碼組，當用戶掃碼付費了以后，系統就在付費完成后的頁面告訴你一組密碼，并且這組密碼對應的就是這個設備編號，從數據庫中調出來給你，你輸入密碼之后，電路板內存儲了幾十組對應的密碼判斷是否一樣，如果一樣，J也就是電磁開關就會讓芯片通電，而完成通電和倒計時通電時長的一個功能。

我們一般在芯片里面預存了幾十組密碼，并且設置了一種密碼算法，防止用戶破解，你第一次獲取的密碼充電時長用完了，第二次是無法再用這組密碼進行充電。以上就是共享充電器電路板構造的原理，現在你知道共享充電器的特別之處在哪里了吧。
